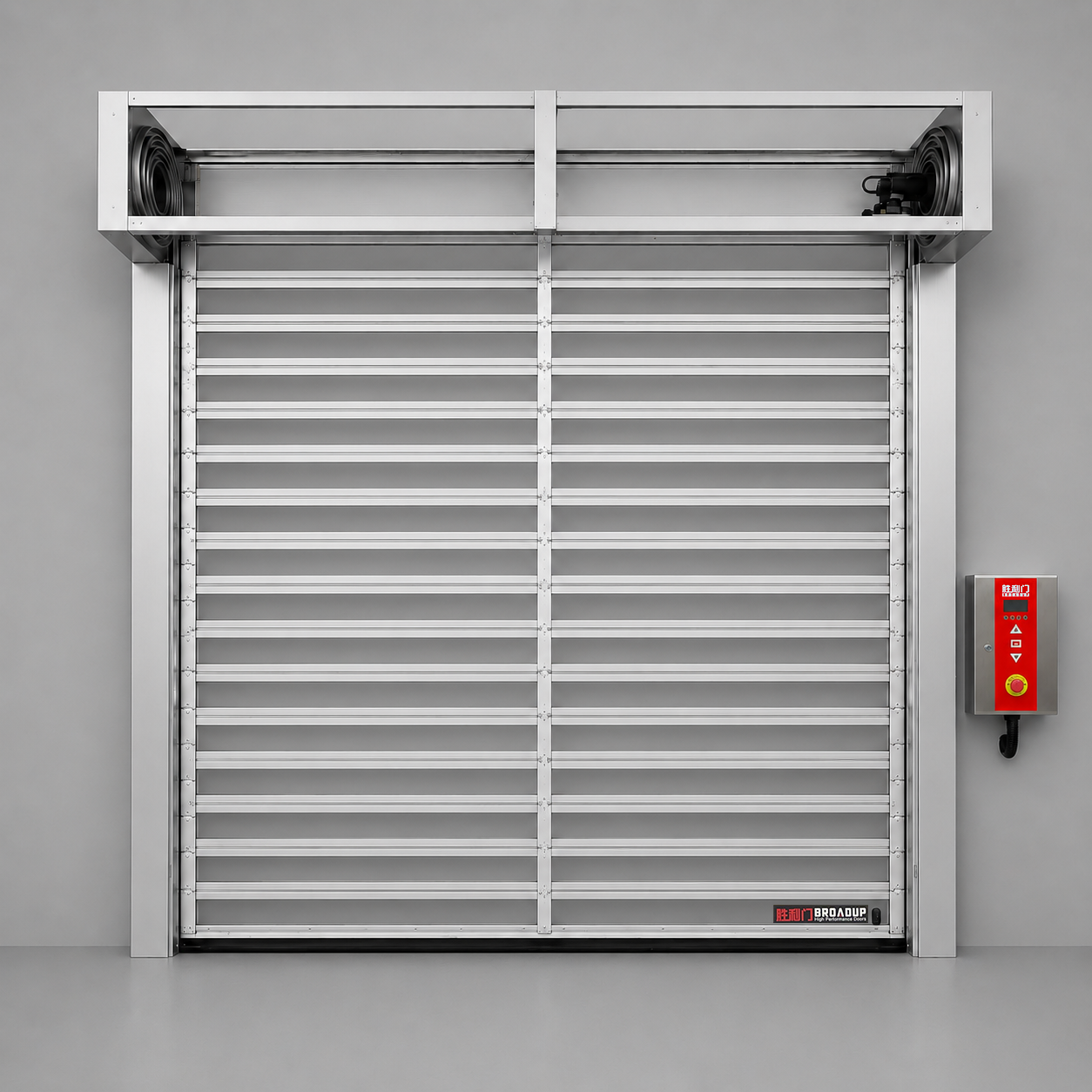

P721 Hurtigspiralport med gjennomsiktig panel
PRODUKTPARAMETERE
| HSD43 | HSD80 | ||
| Dørstørrelse i mm | Åpningsbredde maks. Åpningshøyde maks. | 6000 6000 | 8000 9000 |
| Gjennomsnittsfart | Åpning i variabel m/s Lukker i variabel m/s | 0,8~2,1 0,6 | 0,8~1,0 0,6 |
| Vindlast | Basert på JG/T 302-2011-klasse | 3 | 3–4 |
| Maksimal K-verdi | i W/(m²K) basert på JG/T 302-2011 | 0,5 | >0,5 |
| Luftgjennomtrengelighet | i m3/(m2t) basert på GB/T 7106-2008 klasse | 0,62 8 | 0,62 8 |
| Motstand mot vanninntrengning | i Pennsylvania basert på GB/T 7106-2008 klasse | 700 6 | 700 6 |
| Dørbladføring | Rund spiral Oval spiral | På forespørsel På forespørsel | På forespørsel På forespørsel |
| Ståldesign | Galvanisert stålplateramme Ramme i rustfritt stål | Standard På forespørsel | Standard På forespørsel |
| Dørblad | lekte, dobbeltvegget, isolert Lektetykkelse Dobbeltvegget gjennomsiktig vindu | Standard 43 mm På forespørsel | Standard 80 mm På forespørsel |
| Vektbalansering ved | Fjærer | Fjærer | |
| Kjøre | Servomotor med servokontroller Asynkronmotor med integrert kontroller | Standard Ikke tilgjengelig | Standard Etter dørstørrelse |
| Kontroll | Servokontroller Integrert kontroller | Standard Ikke tilgjengelig | Standard Etter dørstørrelse |
| Makt | 0,75 kW 1,5 kW 2 2 kW | 1,5 kW 2,2 kW 30 kW | |
| Bly | Strømtilkobling 220V/1- Fase/50Hz Strømtilkobling 380V/3- Fase/50Hz | Standard Ikke tilgjengelig | Standard Etter dørstørrelse |
| Nødåpning | Bremseutløserhåndtak | Standard | Standard |
| Sikkerhetsanordninger | Fotoøyne Lysgardin Sikkerhetskontaktkant | Standard På forespørsel Standard | På forespørsel Standard Standard |
Produktfunksjoner
Høyhastighets spiralporter er spesielt skreddersydd for kontinuerlig bruk i industrielle felt; Åpningshastigheten er 1,0–2,0 m/s og lukkehastigheten er 0,5–0,8 m/s.
Dørpanel Dobbeltvegget aluminium fylt med polyuretanisolasjonsmateriale innvendig. Spesiell design med brutt bro. Varmeisolert. Lektetykkelsen er 43, 80 mm, avhengig av dørstørrelsen eller kundens forespørsel.
Dørfarge: hvit, sølv, grå, primærfarge av aluminiumslegering
Samlespor: Dørlektene rulles ikke oppå hverandre, men holdes i en viss og plassbesparende avstand fra hverandre av spiralen. Hurtigporter med spiral går jevnt og uten slitasje takket være spiralsystemet, og det mekaniske prinsippet kan håndtere utfordringene ved tung daglig drift.
Runde, ovale eller løftemonteringsmoduser kan velges i henhold til installasjonsplassen.
Høystyrke fjærbalanseringssystem: holder alltid dørpanelet i stabil tilstand og når 250 000 vedlikeholdsfrie turer per år.
Konfigurasjon av sikkerhetssystem: infrarød sikkerhet: hver dør er utstyrt med et fotoelektrisk beskyttelsessystem, som er plassert mellom 0,3 m og 0,4 m for å forhindre at rulleporten faller ned og berører fotgjengere eller kjøretøy, noe som gjør døren sikrere.
Utstyrt med nødbryter.
Motor: Servo-/asynkronmotor. Beskyttelsesklasse IP54; 0,75–3,0 kW, 220–380 V (valgfritt).
Kontrollboks med lås og strømindikator, registrer antall døroperasjoner og diverse data. Servo / integrert kontroller (valgfritt) 1,5 kW-3,0 kW, 220 V-380 V (valgfritt)
Bunnkollisjonspute: Når døren er i gang og objektet er i blindsonen for infrarød sikkerhetsbeskyttelse, kan døren raskt sprette tilbake i den mest åpne posisjonen når den møter hindringer nedenfor, og dermed effektivt beskytte objektet eller fotgjengeren nedenfor for å unngå ulykker.
